[Tableau] Making Chart_ 이중축 차트

이중축 차트

: 두개의 측정값을 사용하여 이중축을 만든다. 많은 정보의 양을 하나의 뷰에 담고 싶을 때에 사용된다.

보통 제한된 공간에서 여러개의 값 보기 위해 사용한다. 같은 마크를 사용할 수도, 아닐수도 있다.

---



• Combination Chart

두 차트로 나눈 뒤, 합치니 라인과 원형이 어긋나는 형태를 보인다.

우측의 매출 탭에서 축 동기화를 선택해준다.

해당 값을 넣어준 뒤, 머리글을 모두 없애 깔끔한 형태로 만들어준다.







• 라인 + 영역 Chart

option key를 누른 상태로 주문일자 테이블을 페이지 삽입 -> 초록색 연속형 분기(주문일자)선택

매출 합계 command로 행 추가 -> 하단 시트 영역으로 형태 변경 -> 그리드 합치기

라인차트 강조 위해 매출 드래그, 크기에 올려놓기 -> 매출 규모의 크기를 알고싶던게 아니라, 전분기 대비 성장율이 궁금했기에 매출 우클릭

-> 퀵테이블 계산 -> 비율차이 선택 (성장률에 따른 선 굵기) -> 숫자 표시 위해 매출 command -> 레이블에 갖다 넣기

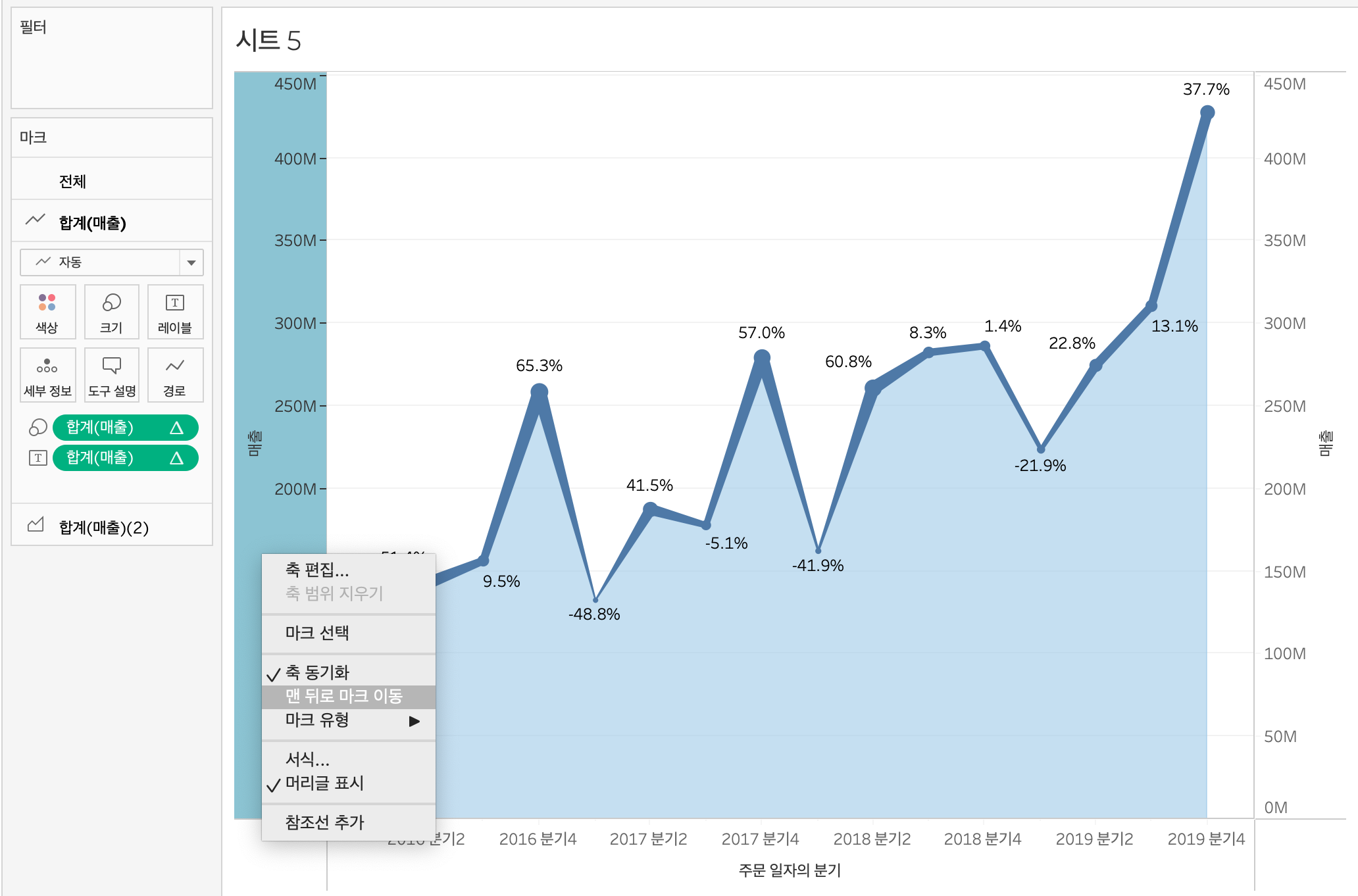

가독성 위해 영역 부분 색상 바꿔주기, 색상 바꿔주니 축이 정확히 일치하지 않는 것을 발견해서 축 동기화

-> 라인이 앞으로 오도록 만들어 주기 위해 라인마크 맨 앞으로 이동





• Donut Chart

레이블에 합계(매출), 고객세그먼트 / 각도에 합계(매출) / 색상에 고객세그먼트 마크넣은 차트 2개를 만든 뒤,

뒤 차트에서 레이블(매출)을 뺀 나머지 요소를 모두 빼준다. 이후 두 차트를 합치고 크기 조정, 가운데 원을 배경색과 같게 만들어준 뒤 텍스트를 수정한다.

이후 테두리 서식 -> 열, 행 패널 없음 / 머릿글 제거하여 깔끔하게 정리한다.

---

• DashBoard

vs 시트를 따로 만들어 도넛차트와 파이차트 사이에 위치시킨 뒤, 개체의 빈 페이지를 위 아래로 위치시켜 vs가 가운데에 제대로 위치하게 만들어준다.

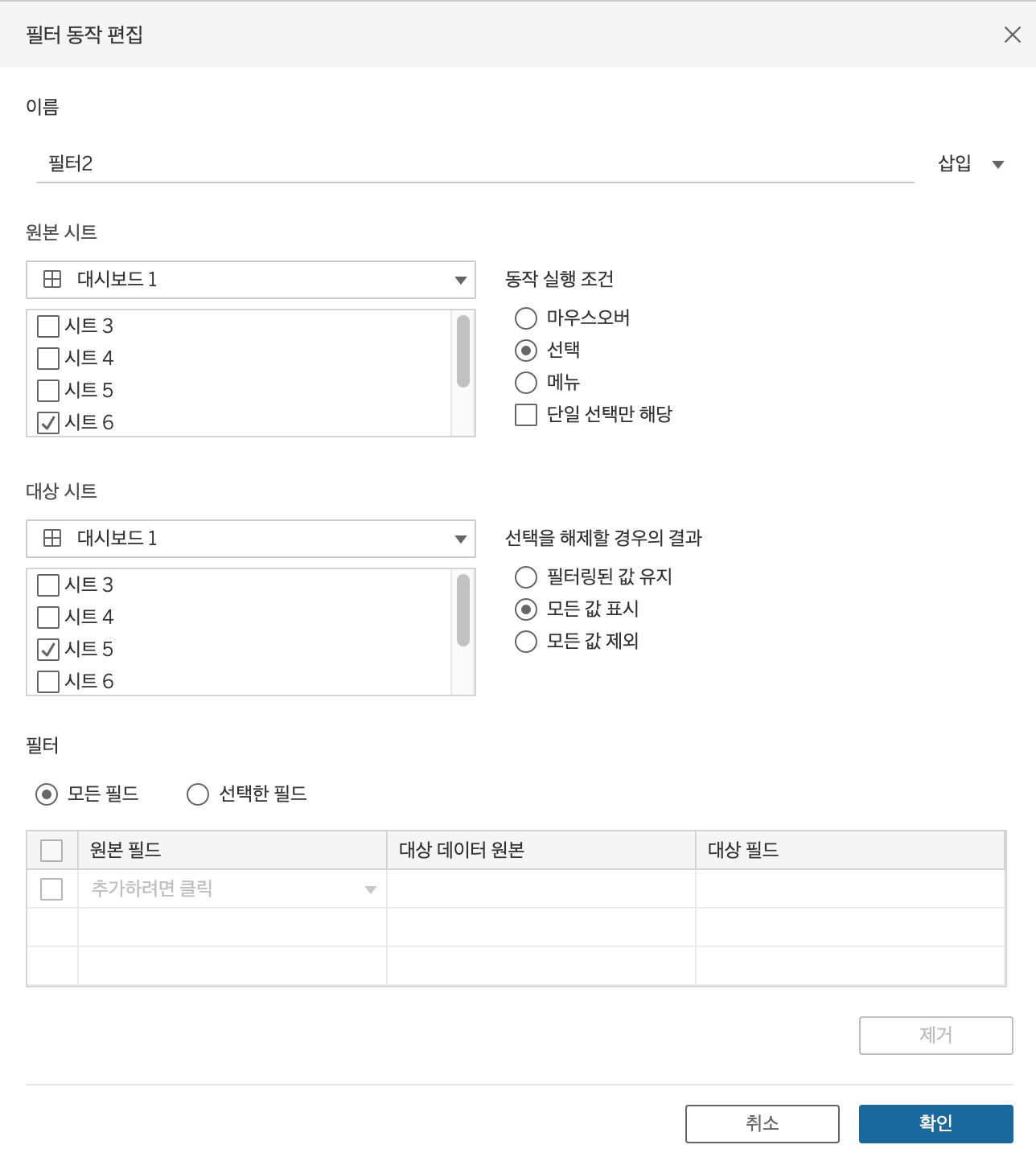

이후 vs 선택 -> 맨 위 패널의 대시보드 -> 동작 -> 동작추가 (필터) 후 왼쪽 사진의 선택값 넣어주면

vs패널을 클릭하면 파이차트가 보였다 안보이는 효과를 줄 수 있다.



도넛차트의 클릭 파트에 따라 라인영역차트가 해당 데이터의 값을 나타내주게 동작을 편집했다.



필터가 아닌 하이라이트 동작을 추가해줬다.

기존은 도넛차트, 선택은 이중축과 콤비네이션 차트로 하여 도넛에서 해당 파트를 클릭하면 해당 값에 대한 모든 시트의 값들만 하이라이트 되어 확인 가능하다.





완성본
